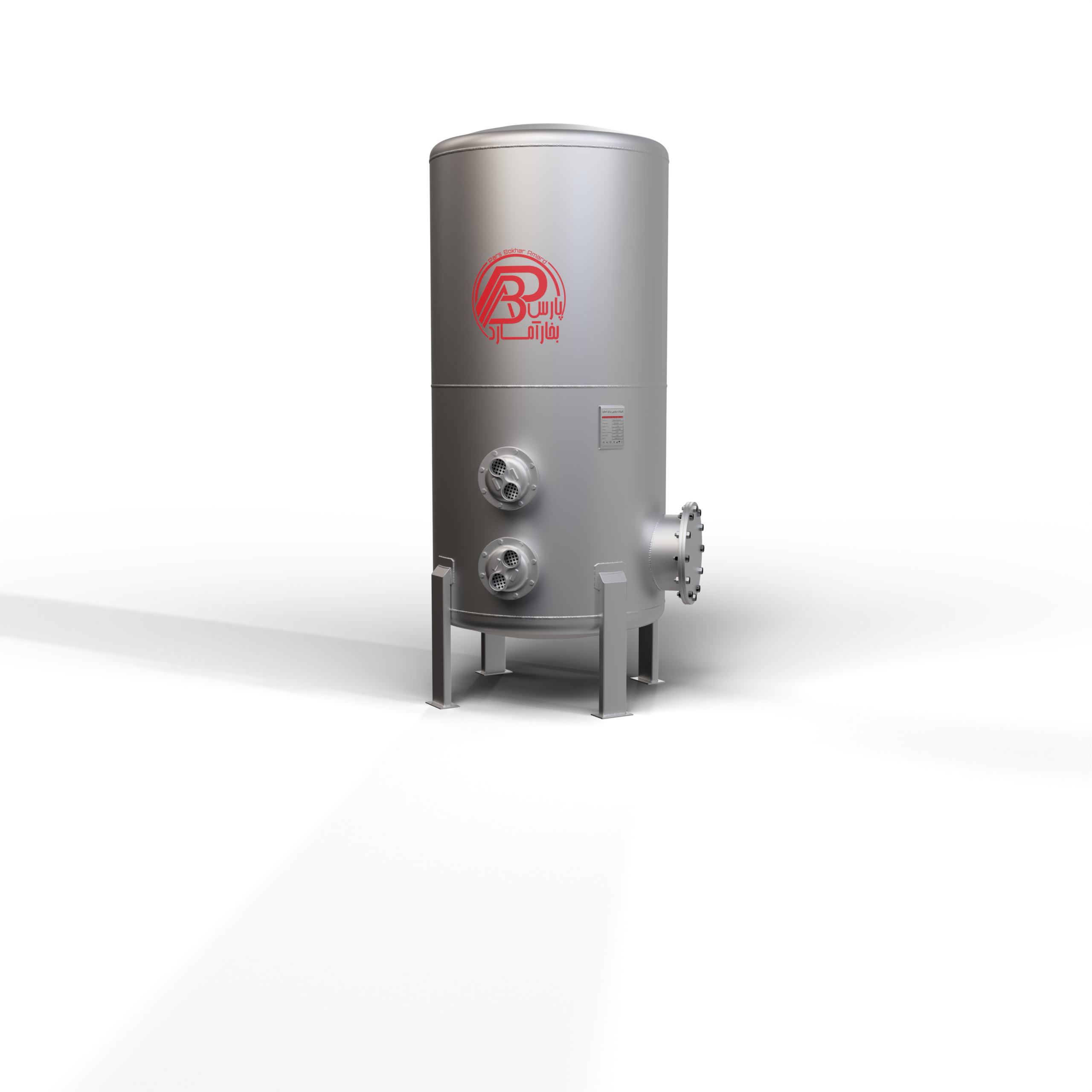

منبع کوئلی U Type Coil Heat Exchanger

منبع کویلی مسی مخزنی است جهت تامین آب گرم بهداشتی که از آب گرم یا بخار خروجی بویلر، برای گرم کردن آب سرد ورودی شهر استفاده می کند. این آب گرم یا بخار خروجی از بویلر، در داخل کویل حرارتی گردش نموده و پس از تبادل حرارت با کویل، خارج می گردد. تبادل حرارت انجام شده باعث گرم شدن لوله (مسی، استیل، … ) شده در نهایت منجر به گرم شدن آب سرد خارج لوله که آن را احاطه کرده است .

مشخصات منبع کوئلی

• طراحی بر اساس استاندارد ASME می باشد.
• فشار کاری منابع از4-10bar می باشد.
• دستگاه دارای دریچه منهول(از ظرفیت 1000لیتر) و هندهول می باشد.
• عدسی ها از نوع توریسفریکال می باشد که طول عمر بیشتر و فشار بالاتری را تحمل می کنند.
• بوشن های لازم جهت ورودی آب سرد، خروجی آب گرم، ترموکوبل شیر ترموستات، شیر تخلیه، ترمومتر، شیراطمینان و فشارسنج روی دستگاه نصب می شود.
• کوئل های مسی به ضخامت های 7mm ، 0.9mm و 1.25mm و با قطرهای مختلف ساخته می شوند.

جدول مشخصات منبع کوئلی
